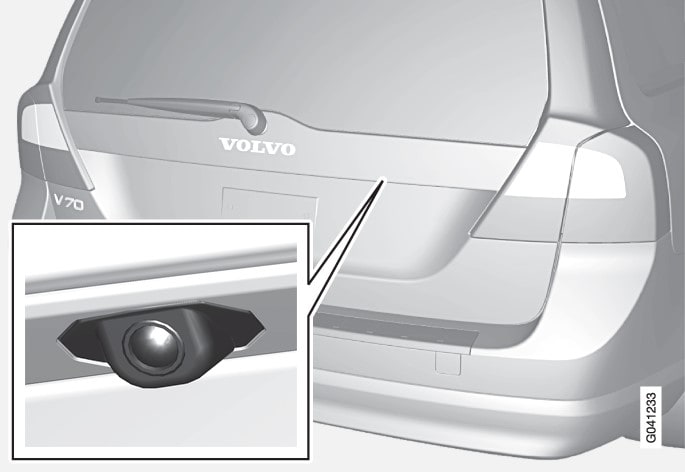

Изображение с камеры показывается на экране центральной консоли.
Примечание
Предупреждение
- Парковочная камера является вспомогательным средством, и никогда не заменяет ответственность водителя при движении задним ходом.
- У камеры имеются "мертвые" зоны, где препятствия не могут обнаруживаться.
- Будьте внимательны к людям и животным, находящимся вблизи автомобиля.
Принцип действия и использование
Камера показывает, что находится позади автомобиля, и если что-то появляется сбоку.
Камера показывает широкую зону позади автомобиля, а также часть бампера и буксирный крюк (если установлен).
Кажется, что объекты на экране немного наклонены – это вполне нормально.
Примечание
Если показывается другое изображение, система помощи при парковке автоматически активируется, и на экран передается изображение с камеры системы.
При выборе передачи заднего хода сплошные линии в графическом виде показывают приблизительное расположение автомобиля при данном положении рулевого колеса, что облегчает парковку на стоянке, движение задним ходом в тесном пространстве и подсоединение прицепа. Вспомогательные линии можно отключать – см. раздел Настройки .
Если в автомобиле также установлены парковочные датчики *, графическая информация от этих датчиков в виде окрашенных зон показывает расстояние до обнаруженных препятствий, см. далее раздел "Автомобили с задними датчиками".
Камера работает примерно 5 секунд после выключения передачи заднего хода или до момента, когда автомобиль начинает двигаться вперед со скоростью больше 10 км/ч или назад со скоростью больше 35 км/ч.
Освещенность
Изображение камеры настраивается автоматически в зависимости от освещенности. В связи с этим яркость и качество изображение может несколько изменяться. При плохой освещенности качество изображения может быть несколько хуже.
Примечание
Вспомогательные линии
Линии на экране проецируются, как если бы они проходили по земле позади автомобиля, и зависят только от поворота рулевого колеса. В результате водитель видит путь, по которому проедет автомобиль, даже на повороте.
Примечание
- При движении задним ходом с прицепом, не имеющем электрического подключения к автомобилю, на экране показываются линии, отражающие траекторию движения автомобиля, а не прицепа.
- Линии на экране отсутствуют, когда прицеп подключен к электрической системе автомобиля.
- Камера парктроника отключается автоматически при движении с прицепом, если на прицепе используются оригинальные электрические кабели Volvo.
Важно!
Граничные линии
 | Граничная линия 30 см зоны сзади автомобиля |
 | Граничная линия зоны свободного движения назад |
Красная линия (1) ограничивает зону прим. 30 см от заднего бампера.
Желтая горизонтальная линия (2) ограничивает зону прим. до 1,5 м от заднего бампера.
Желтые боковые линии заканчиваются на расстоянии прим. 2,0 м от заднего бампера.
Пограничные линии охватывают наиболее выступающие детали автомобиля, например, внешние зеркала заднего вида и угловые выступы – даже, когда автомобиль поворачивает.
Автомобили с задними датчиками*
Если в автомобиле также установлена система помощи при парковке, расстояние в виде окрашенных зон показывается каждым датчиком, регистрирующим препятствие.
Цвет зоны изменяется по мере уменьшения расстояния до препятствия – от зеленого к желтому и до красного.
| Цвет | Расстояние (метры) |
|---|---|
| Зеленый | 0,8-1,5 |
| Желтый | 0,4–0,8 |
| Красный | 0–0,4 |
