Стартовый аккумулятор - замена

Замену пускового аккумулятора автомобиля можно проводить самостоятельно.

Пусковой аккумулятор – стандартного типа на 12 В.

Демонтаж

В первую очередь:: Выньте дистанционный ключ из замка запуска и подождите не менее 5 минут перед тем, как отсоединять электрические соединения – электрическая система автомобиля должна сохранить в памяти модулей управления необходимую информацию.

P3-V60H-Battery 1
P3-0920-Battery 2
P3-0920-Battery 3
P3-0920 Battery 4
P3-0920 Battery 5
Ikon grå fyrkant 1

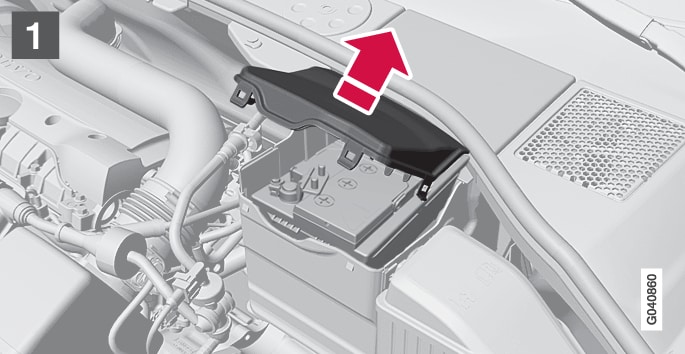

Откройте зажимы на передней защитной крышке и снимите крышку.

Ikon grå fyrkant 2

Снимите резиновую ленту и освободите заднюю защитную крышку.

Ikon grå fyrkant 3

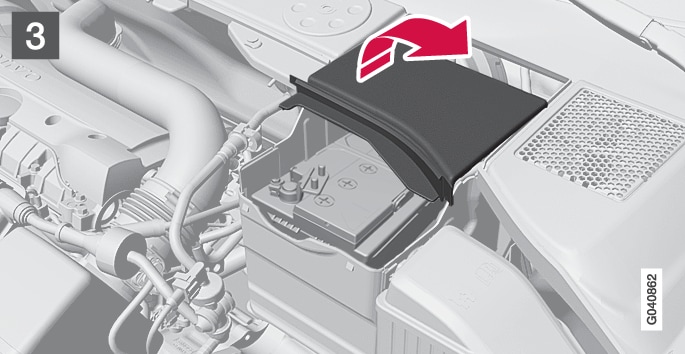

Снимите заднюю защитную крышку, повернув на четверть оборота.

 Предупреждение

Соблюдайте правильную последовательность подсоединения и отсоединения положительного и отрицательного провода.
Ikon grå fyrkant 4
Ikon röd pil 1

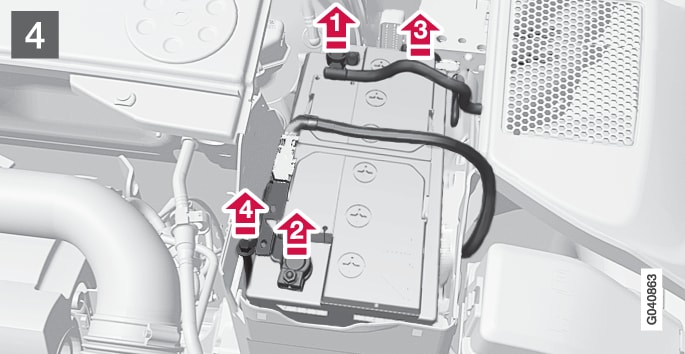

Отсоедините черный отрицательный провод.

Ikon röd pil 2

Отсоедините красный положительный провод.

Ikon röd pil 3

Отсоедините продувочный шланг от аккумулятора.

Ikon röd pil 4

Открутите винт, удерживающий хомут аккумулятора.

Ikon grå fyrkant 5
Ikon röd pil 1

Отодвиньте аккумулятор в сторону.

Ikon röd pil 2

Поднимите аккумулятор.

Монтаж

P3-0920 Battery assemble

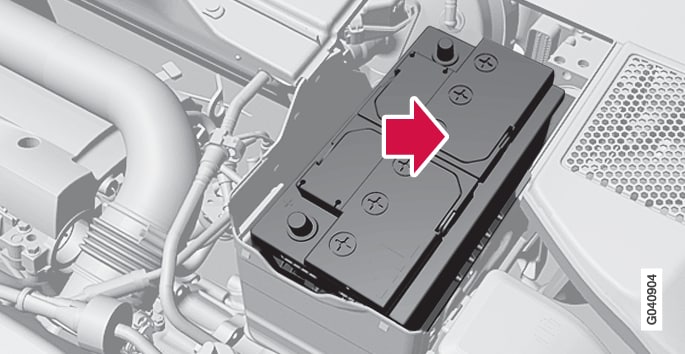

Опустите аккумулятор в подставку.
Задвиньте аккумулятор внутрь и в сторону до заднего края подставки.
Закрепите винт зажима, удерживающего аккумулятор.
Подсоедините продувочный шланг.
Убедитесь в правильности подсоединения шланга к аккумулятору и выводу на кузове.
Подсоедините красный положительный провод.
Подсоедините черный отрицательный провод.
Надавив, закрепите заднюю защитную крышку (см. выше раздел "Демонтаж").
Установите на место резиновую ленту (см. раздел "Демонтаж").
Совместите переднюю крышку и закрепите хомутом (см. раздел "Демонтаж").

Дополнительную информацию о пусковом аккумуляторе автомобиля см. Запуск двигателя от вспомогательного аккумулятора.
