Lo schermo nel quadro centrale visualizza l'immagine della telecamera.
Nota
Attenzione
- La telecamera di parcheggio è solo un ausilio e non deve mai ridurre il senso di responsabilità del conducente in retromarcia.
- La telecamera presenta angoli morti nei quali non rileva gli ostacoli.
- Prestare attenzione a persone e animali nelle vicinanze.
Funzionamento e gestione
La telecamera mostra la situazione dietro l'automobile e se qualcosa spunta dai lati.
La telecamera mostra un'ampia area dietro l'automobile, parte dei paraurti e l'eventuale gancio di traino.
È normale che gli oggetti sullo schermo possano apparire leggermente inclinati.
Nota
Se è attiva un'altra videata, il sistema della telecamera di parcheggio interviene automaticamente e lo schermo visualizza l'immagine della telecamera.
Inserendo la retromarcia vengono visualizzate le linee che indicano l'ingombro approssimativo dell'automobile con lo sterzo nella posizione attuale, per agevolare il parcheggio in retromarcia, la retromarcia in spazi stretti e l'aggancio del rimorchio. Le linee guida possono essere disattivate, vedere la sezione Impostazioni .
Se l'automobile è dotata anche di Sensori di assistenza al parcheggio *, le relative informazioni sono visualizzate come campi colorati che indicano la distanza dall'ostacolo rilevato, vedere il paragrafo "Automobili con sensori di retromarcia" di seguito.
La telecamera rimane attiva per circa 5 secondi dopo aver disinserito la retromarcia o finché la velocità dell'automobile non è superiore a 10 km/h in marcia avanti oppure 35 km/h in retromarcia.
Condizioni di illuminazione
L'immagine della telecamera si regola automaticamente in base alle condizioni di illuminazione. La luminosità e la qualità dell'immagine possono quindi variare leggermente. In condizioni di scarsa illuminazione, l'immagine può avere una qualità leggermente inferiore.
Nota
Linee guida
Le linee sullo schermo sono proiettate come se si trovassero sul terreno dietro l'automobile e dipendono direttamente dai movimenti del volante per indicare al conducente la traiettoria che percorrerà l'automobile, anche in curva.
Nota
- In fase di retromarcia con rimorchio non collegato elettricamente all'auto, le linee dello schermo indicheranno la direzione che prenderà l'auto, non quella del rimorchio.
- Lo schermo non visualizza nessuna linea quando un rimorchio è collegato elettricamente all'impianto elettrico dell'auto.
- Non usando il cablaggio di rimorchio originale Volvo, la telecamera di parcheggio si disattiverà automaticamente nelle guide con rimorchio.
Importante

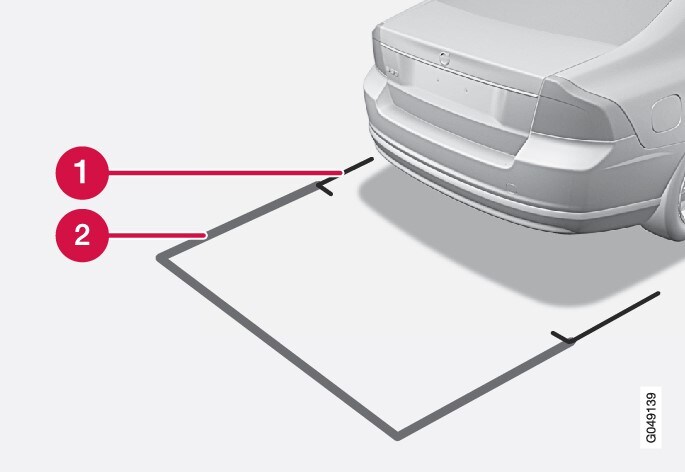

Linee di demarcazione
 | Linea di demarcazione dell'area di 30 cm dietro l'automobile |
 | Linea di demarcazione dell'area di retromarcia libera |
La linea rossa (1) delimita un'area di circa 30 cm dietro il paraurti.
La linea orizzontale gialla (2) delimita un'area fino a circa 1,5 m dietro il paraurti.
Le linee laterali gialle terminano circa 2,0 m dietro il paraurti.
Le linee di confine comprendono le parti più sporgenti dell'automobile, ad esempio specchi retrovisori esterni e angoli, anche in curva.
Automobili con sensori di retromarcia*
Se l'automobile è dotata anche di Assistenza al parcheggio, la distanza è visualizzata per mezzo di campi colorati per ogni sensore che rileva un ostacolo.
Il colore dei campi varia avvicinandosi all'ostacolo (verde-giallo-rosso).
| Colore | Distanza (metri) |
|---|---|
| Verde | 0,8-1,5 |
| Giallo | 0,4–0,8 |
| Rosso | 0–0,4 |
