Aufladen der Hochvoltbatterie starten
Beim Laden mit Wechselstrom ausschließlich das mit dem Fahrzeug gelieferte Ladekabel oder ein von Volvo empfohlenes Austauschkabel verwenden.
Die Aufladung der Hochvoltbatterie des Fahrzeugs erfolgt über ein Ladekabel zwischen dem Fahrzeug und einer 230-V-Steckdose1 (Wechselstrom) oder über eine Ladestation (mode 3).
Wichtig
Hinweis
Warnung
- Die Aufladung der Hochvoltbatterie darf höchstens mit der Stromstärke erfolgen, die in den lokal oder landesweit geltenden Empfehlungen zur Aufladung an 230-V-Steckdosen (Wechselstrom) als maximaler Ladestrom angegeben ist.
- Die Aufladung der Hochvoltbatterie darf nur an zugelassenen Schuko-Steckdosen mit 230-V2 oder Ladestationen mit einem von Volvo bereitgestellten separaten Ladekabel (Mode 3) erfolgen.
- Die Fehlerstrom-Schutzeinrichtung des Kontroll- und Schutzgeräts schützt das Fahrzeug. Zu einer Überlastung des 230-V-Netzes kann es unter Umständen dennoch kommen.
- Sichtlich verschlissene oder beschädigte Steckdosen sind zu vermeiden, da deren Benutzung zu Brand- und/oder Personenschäden führen kann.
- Grundsätzlich kein Verlängerungskabel benutzen!
- Verwenden Sie zwischen Ladekabel und Steckdose keine Adapter.
Warnung
- Das Ladekabel verfügt über einen integrierten Fehlerstrom-Schutzschalter. Die Aufladung darf nur an geerdeten und zugelassenen Steckdosen erfolgen.
- Wenn das Ladekabel angeschlossen ist und sich Kinder in der Nähe aufhalten, sind diese zu beaufsichtigen.
- Das Ladekabel führt Hochspannung. Kontakt mit Hochspannung kann zu schweren Verletzungen oder zum Tode führen.
- Ein wie auch immer beschädigtes Ladekabel darf keinesfalls verwendet werden. Ein beschädigtes oder nicht funktionierendes Ladekabel darf nur durch eine Werkstatt repariert werden - es wird eine Volvo-Vertragswerkstatt empfohlen.
- Stellen Sie stets sicher, dass niemand über das Ladekabel fahren, auf dieses treten, über dieses stolpern bzw. dieses auf andere Weise beschädigen oder das Ladekabel Verletzungen verursachen kann.
- Ziehen Sie das Ladekabel aus der Wandsteckdose ab, bevor Sie es reinigen.
- Schließen Sie das Ladekabel nie an ein Verlängerungskabel oder eine Mehrfachsteckdose an.
- Verwenden Sie zwischen Ladekabel und Steckdose keine Adapter.
- Verwenden Sie zwischen Ladekabel und Steckdose keinen externen Timer.
Siehe auch die Anweisungen des Herstellers zur Verwendung des Ladekabels und seiner Bauteile.
Wichtig
Sicherstellen, dass die 230-V-Steckdose (Wechselstrom) die zum Aufladen von Elektrofahrzeugen erforderliche Stromstärke liefert: Bei Unsicherheit die Steckdose von einem Fachmann überprüfen lassen. Wenn die Stromstärke der Steckdose nicht bekannt ist, auf dem Center Display die niedrigste Stromstärke auswählen.
Ladekabel an eine 230-V-Wechselstromsteckdose anschließen. Keinesfalls ein Verlängerungskabel benutzen.
Stellen Sie den richtigen Ladestrom (für die aktuelle 230-V-Wechselstromsteckdose) im Center Display ein.
Die Ladeklappe öffnen. Entfernen Sie den Schutzverschluss des Ladestutzens, und stellen Sie sicher, dass sich im Ladeanschluss keine Gegenstände befinden, die eine Aufladung behindern könnten.
Den Stutzen dann vollständig in den Ladeanschluss des Fahrzeugs einschieben.

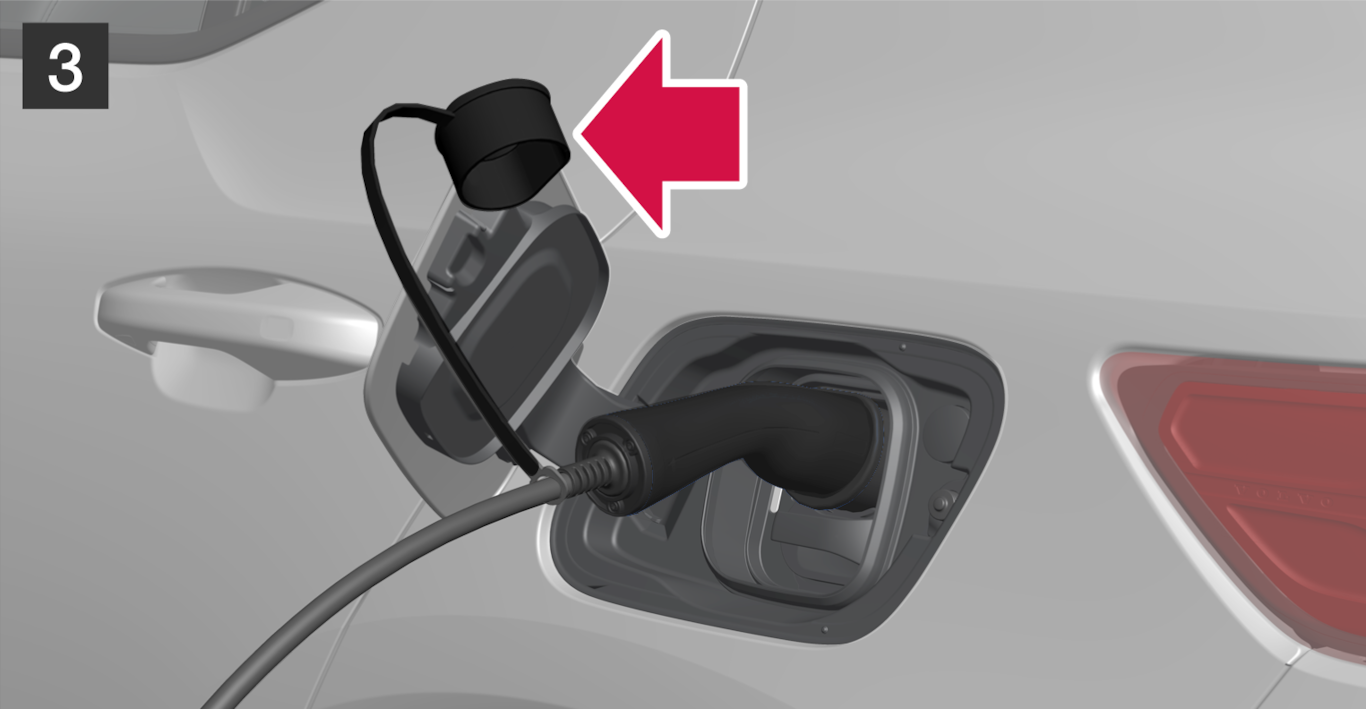

Schutzriegel des Ladestutzens wie abgebildet einrasten.
Wichtig
Der Ladestutzen wird verriegelt, und das Aufladen beginnt nach etwa 5 Sekunden. Nachdem die Aufladung begonnen hat blinkt die LED-Leuchte am Ladeanschluss in grün. Auf dem Fahrerdisplay und im Center Display werden die voraussichtlich verbleibende Ladedauer und eventuelle Fehler angezeigt.
Die Aufladung der Batterie kann vorübergehend unterbrochen werden, indem die Taste am Ladeanschluss gedrückt wird - das Aufladen wird nach einigen Minuten wieder fortgesetzt.
Wichtig
Das Ladekabel niemals während des Aufladens aus der 230-V-Steckdose (Wechselstrom) ziehen – es besteht die Gefahr, dass die 230-V-Steckdose dadurch beschädigt wird. Den Ladevorgang immer zuerst unterbrechen und erst dann das Ladekabel abziehen – zuerst aus dem Ladeanschluss am Fahrzeug und dann aus der 230-V-Steckdose.
Wichtig
Schnellaufladung (Gleichstrom)
Die Hochvoltbatterie des Fahrzeugs kann an Ladestationen mit Gleichstrom schnell aufgeladen werden, wenn diese der Norm CCS (Combined Charging System) entsprechen.
Hinweis
Die Schnellaufladung wird normalerweise nicht unterbrochen, wenn das Fahrzeug entriegelt wird. Die Aufladung kann über die Taste am Ladeanschluss abgebrochen werden. Wenn die Schnellaufladung abgebrochen wird, wird sie nicht automatisch wieder fortgesetzt, weil die Ladestation eine erneute Autorisierung fordert.
